MY9182
可编程电流增益的8位高精度恆流LED驱动器
产品说明
MY9182是8位高精度恒流LED驱动芯片可在3~5.5伏特的电压下工作。芯片可提供8个最大承受电压17伏特的漏极开路恒流沉入输出，并可藉由一个外接电组来设定电流的输出大小及可程式化编成256阶。MY9182可提供25MHz时钟输入可使LED得以实现宽范围的调光。MY9182使用4线的串行输入介面，8位的位移寄存器，8位的输出锁存器. 串行输入介面使微控器能控制恒流输出端口藉由四个输入(DI、 DCK、LAT和ENB)以及资料输出(DO)。DO使得多个驱动器能够串连在一起操作。
MY9182简化电路板所需的被动元件而且提供了±1%的通道间电流输出精度。特性还包括了在输出电压变化下的±0.1%的稳定电流输出能力以及50ns的快速电流输出暂态响应。MY9182提供脚16位的SOP/SSOP封装型式以适用于不同应用需求且可以在-40°C到+85°C的外在环境下工作。
Keyword:可编程电流增益的8位高精度恆流LED驱动器,MY9182,LED 显示屏, LED照明,明阳半导体
应用
- 室内及户外LED显示板
- 可变资讯看板 (VMS)
- LED点矩阵模块
- 建筑及装饰照明
- 工业照明
- LCD显示背光

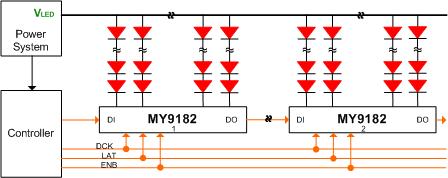

典型应用图
产品特色
- 3~5.5伏特电源电压
- 3~120毫安 恆流输出范围(在5伏特操作电压)
- 3~120毫安 恆流输出范围(在3.3伏特操作电压)
- 可承受之最大输出电压17伏特
- ±1% (一般值) 通道间电流差异值
- ±1.5% (一般值) 芯片间电流差异值
- ±0.1% 输出电压变动下的电流偏移量
- 25MHz 时钟频率
- 50ns 快速电流响应
- 仅需一个外接电组来设定电流
- 具256阶可编程之电流增益功能
- Schmitt trigger 输入
- 内建电源开启重置
- 输出通道间的交错时间迟滞，以降低EMI
- -40°C 到 +85°C 的环境温度操作范围
下单资讯
| 编号 |
封装资讯 |
| MY9182SB |
SOP16-300mil-1.27mm |
1000 pcs/Reel |
| MY9182SS |
SSOP16-150mil-0.635mm |
2500 pcs/Reel |
脚位图
