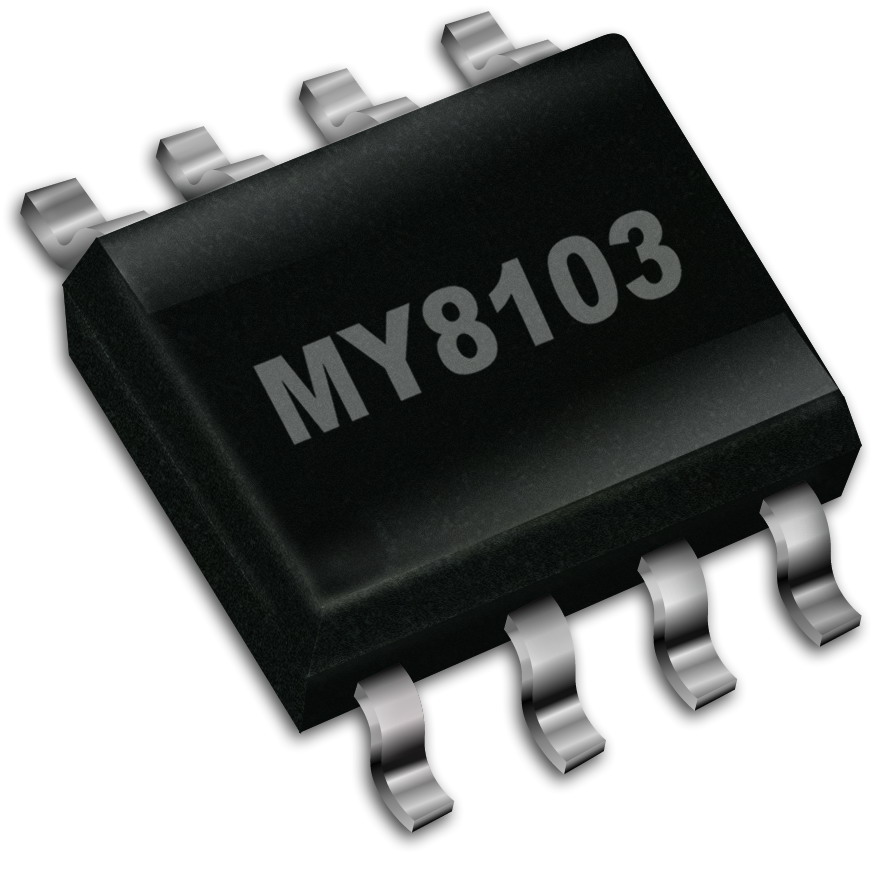

MY8103 ~ NEW ~
65V/1A共阳极应用LED恒流驱动器
产品说明
MY8103 是一款内建1A 开关并可共阳极使用的降压恒流LED驱动器。不论是建筑照明、情境照明、LED 灯泡及其他LED 应用方案，MY8103 均能提供具有成本效益的设计。
MY8103 可以使用于+8V 到+65V 的输入电压范围，并提供可达1A 的输出电流。在CSP 和CSN 引脚之间连接一个外部电阻以设定输出电流。MY8103 透过VDIM 引脚可以接受直流电压或PWM 信号调光。当VDIM 电压低于0.4V 时将关闭输出电流。
MY8103 有两个错误报知引脚，可以反馈不同的错误状态。MY8103 采用SOP8-EP封装。
应用
- 建筑、工业、环境、指示器和应急照明
- LED裝飾照明
- 高功率LED 灯
- L/亮化工程
- 全彩LED文字招牌
应用图
产品特色
- 支持共阳极应用
- 输入电压范围：8V 到 65V
- 电流采用共模电压范围：0V 到 65V
- 最大 1A 恒流输出
- ±5% 输出电流精度
- 内建65V MOS 开关
- 利用一个外接电阻简易设定输出电流
- 利用VDIM 引脚进行LED 开关、模拟调光和PWM 调光
- LED 开路自然保护、输出过电流保护、欠压锁定保护（UVLO)、过热保护
- 各类故障发生时的告知功能
- 外部零组件需求少 （最少5个零件即可完成设计）
- 增强散热能力 SOP8-EP封装可用于大功率LED驱动
下单信息
| 编号 |
封装信息 |
| MY8103SE |
SOP8-EP |
2500 pcs/Reel |
|
|
|
脚位图
